自动门分为单开自动门和双开自动门,这两者皮带的安装方法略有不同,我们先来说说单开成都自动门皮带怎么安装;单开自动门安装方步骤:

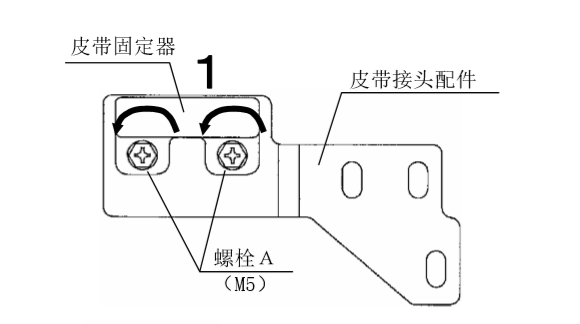

(1)拆下螺栓A(M5)将皮带固定器皮带接着配件中取下;
(2)参考皮带切断表,把皮带切断。
【注意】请将皮带从谷地的中心切断。
(3)把皮带的两端交叉着从皮带固定器的中心处放入固定 器【注意】安装时勿使皮扭曲。
(4)把皮带器牢固地安装到到皮带接头配件上。
【注意】皮带固定器的方向。
(5)把皮带先挂到马达一侧的皮带轮上,再挂到从动轮上。
(6)按照下述的安装位置图,使用附带的皮带固定装置安装用螺栓(M6 ╳12带弹簧垫圈)并确认安装至吊架装置上。
【注意】请用扳手、套简扳手等工具将螺栓确实拧紧

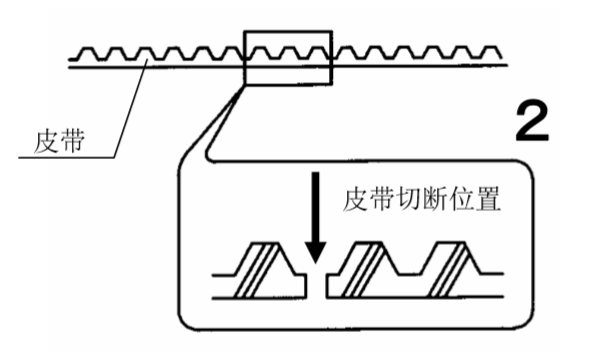

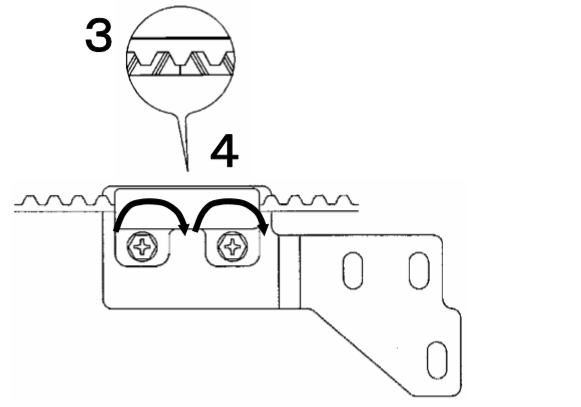

皮带切断位置示意图:

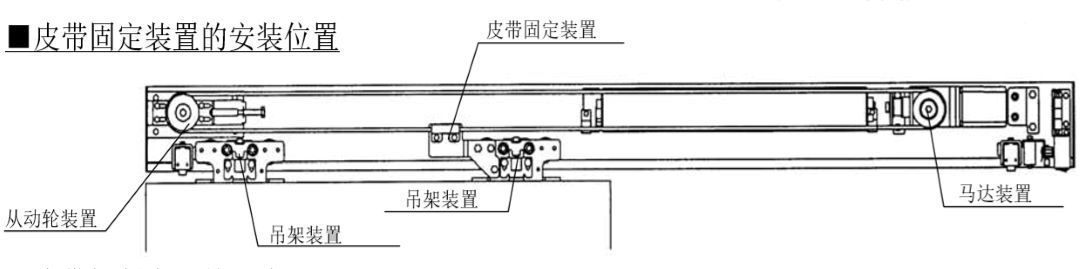

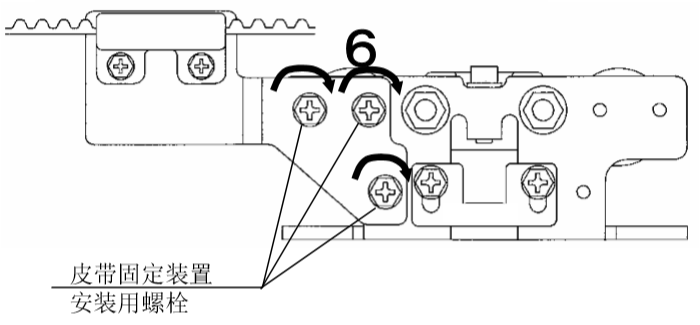

■皮带固定装置的安装位置:
■皮带切断表(单开式)
双开自动门皮带怎么安装:
双开自动门皮带安装步骤:
【1】用螺丝刀拧下螺栓(M5)把皮带固定器从皮带接头配件上取下;
【2】对照皮带切断表,进行切割;
【注意】皮带切断处于谷底的中心切断(下刀子的地方);
【3】把皮带的两端交叉着,从皮带固定器中心处切实放入皮带固定器;
【注意】安装过程中避免皮带扭曲;
【4】把皮带固定器牢固地安装到皮带接头配件上;
【注意】注意皮带固定器的方向;
【5】把皮带先挂到马达一侧的皮带轮上,再挂到从动轮上;
【6】按照(图13)皮带固定装置安装位置,使用附带皮带固定装置安装用螺栓(M6╳12带弹簧圈)、确实安装到吊架装置上,确保安装牢固;
【注意】请用扳手、套简扳手等工具将螺栓确实拧紧;

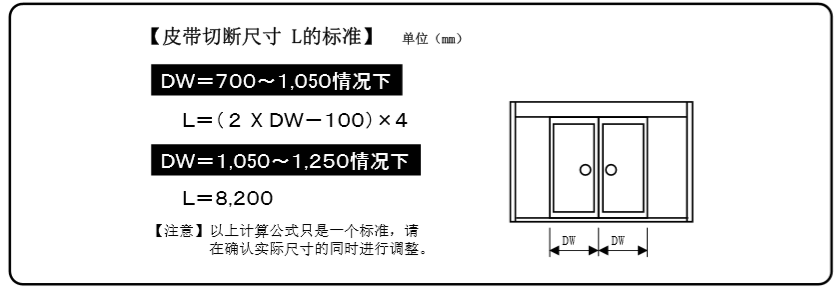

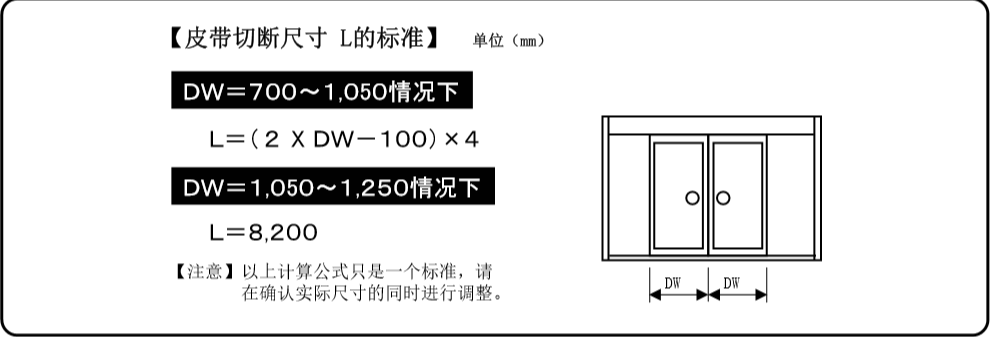

双开自动门皮带切断表:

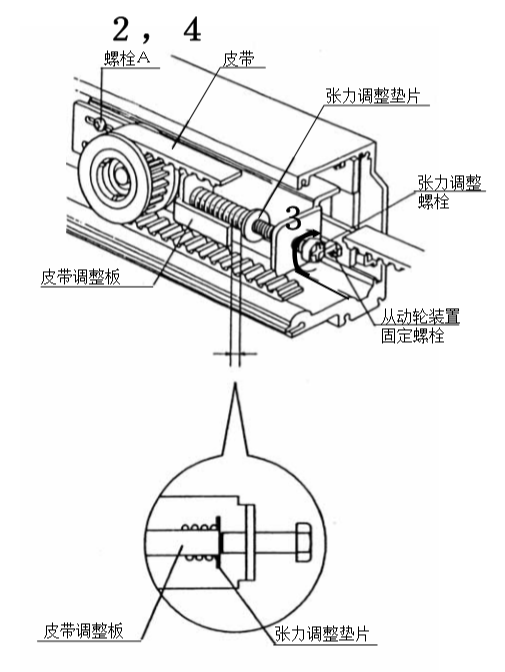

【7】调整皮带张力如下:
1、把从动轮装置向左用力拉,拧紧固定好螺栓。
2、拧松4个螺栓A。
3、按顺时针方向旋转张力调整螺栓,调整皮带张力。
4、确定拧紧4个螺栓A;
【8】使两扇门体确实处于关闭位置;
如有手动门锁,请将其锁上;

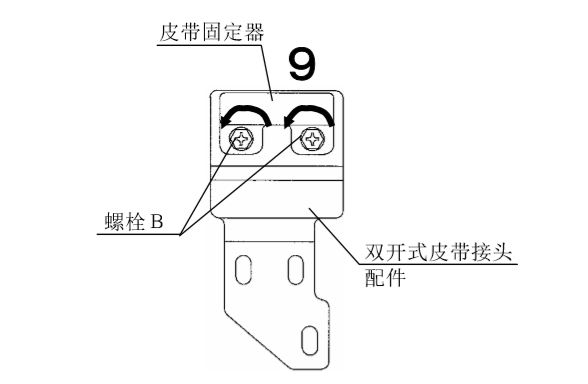

【9】拆下双开用皮带固定器的螺栓B(M5),将其从双开式皮带接头配件上取下;

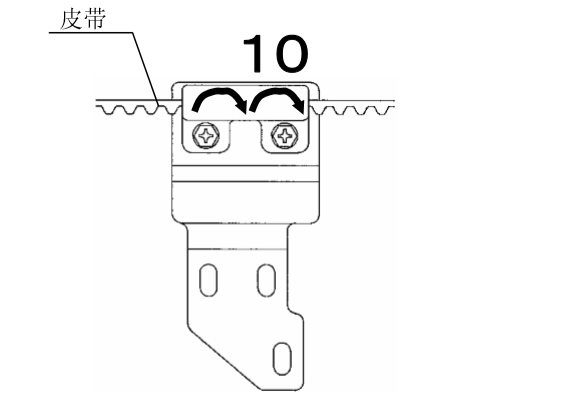

【10】参照下述的安装位置图【13】,将皮带固定器安装到皮带上、用螺栓把皮带固定以双开皮带接头配件固定;
【11】使用附带的皮带固定装置安装用螺栓(M6 ╳12带弹簧垫圈)、确实安装至吊架装置上,安装牢固;
【注意】请用扳手,套简扳手等将螺栓确实打紧;
【12】门的位置调整后,将螺栓 B确实打紧;

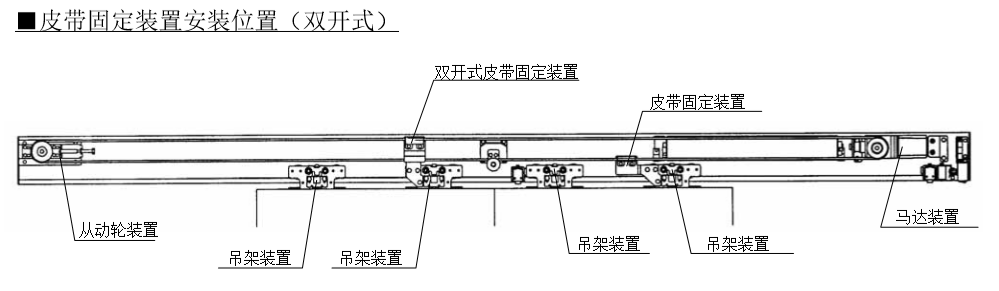

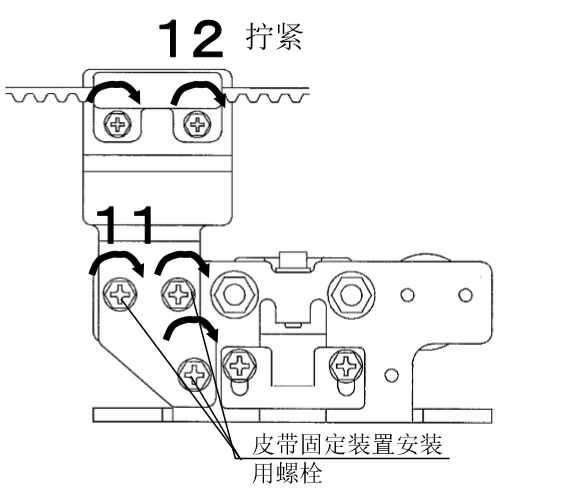

【13】皮带固定安装装置位置图:
温馨提示:自动门皮带安装不良,会导致皮带磨损、运行出现噪音、及导致断裂等隐患情况,请严格按照产品附带的安装方法进行施工。
